电动单联直剪仪

作者:河北航信仪器 发布时间:2021-02-17 17:16 产品类别:应变控制式直剪仪



一、简介:

电动单联直剪仪在测定土的抗剪强度时,通常采用4个试件在不同的竖向压力下施加剪切力,得到破坏过程中的剪应力。根据库仑定律,确定了土的抗剪强度系数、内摩擦角和粘聚力。

在电动单联直剪仪的基础上,广泛吸收了广大用户的意见,为了降低操作人员的劳动强度,缩短实验时间,提高实验精度,进行了专门的设计,该仪器结构简单,使用方便,速度稳定,功能可靠,外形美观,选用低速同步电机作为电机的驱动源,降低了仪器的振动。

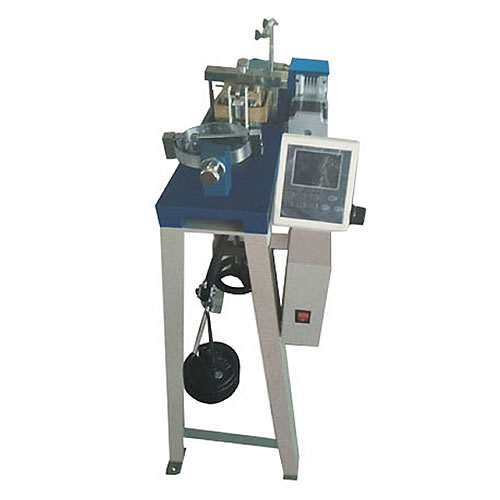

电动单联直剪仪

二、产品参数:

压力分级:100KPa,200KPa,300KPa,400KPa
杠杆比:1:12
剪切盒:1
水平剪切力:Max.1.2KN
试件面积:30cm2 x 2cm(H)
速率:2.4mm/min 0.8mm/min 0.1mm/min 0.02mm/min
功率:<100W
电源:220V±10% 50Hz

三、电动单联直剪仪使用方法:

1.以台面为参考,调整机架使其水平,仪器安装稳定。

2.调整平衡锤的位置,使杠杆处于平衡状态。调整时,用你的手抚摸正拉杆,用视觉测量杠杆的基本水平,并拧紧盖子(在离开工厂之前已经调整过,用户可以直接使用)。

3.在容器内安装土样,对齐上部和下部框架,插入螺钉插入销(注意导轨边缘对应于左端),将透水石放在下部框架中,用切土环刀取出土样,将两端压平,将圆环刀的平口重叠在上部框架口,并将土壤样本与土壤样品盖一起推入剪切箱(更正,不能将土壤样本放入垫片块)。将可渗透石板和压力传递板依次放置在土壤样品上。

4.将压力架上的横梁头与压力传递板对齐,调整压力头的位置,使杠杆稍微升高,当支架向后时,容器的部分可自由地取下和放置。

5.转动头,将测量环向前推,使压力架处于垂直状态(此时杠杆应处于水平位置),将固定阀座上的螺旋头向前旋转,使每一个联轴器接触良好,然后锁定螺母(今后无法调整)。

6.根据土工试验规则,垂直压力可以逐个施加,也可以施加相同的压力。

7.拔出销,转动推进杆使其与容器接触,并插入销。

8.当土样符合固结要求时,拧出销钉并准备剪切。

9.仪器采用多齿轮传动,剪切速率的选择取决于试验要求。

10.剪切位移的测量方法:当线材向前推到力环的百分比表时,立即开始记录,直到土样损坏为止,剪切位移计算如下:i=mt(Mm),其中m是剪切速度,t是记录的时间(剪切时间)。

11.当土样受到破坏时,测量剪切力,绘制剪应力与剪切位移的关系曲线,并求出其抗剪强度,然后由剪切强度与垂直压力的关系曲线求出内摩擦角和粘聚力。

12.剪切后,让电机回到适当的位置(可迅速后退,速度为5mm/min)。

13.采用手动剪切时,手轮每转一圈,推进杆的前进量为0.1毫米,剪切速率由手轮的快速旋转控制。

14.将仪器电源插入电源插座,电源应为200 V≤50 Hz,当电源开关开启时,可直接选择速度,仪器按下启动键(关于慢速剪切试验<;<岩土试验代码>;>;>;)后可自动开始工作。"直剪试验条款"中的"直接剪切试验条款"要求切割速度小于0.02mm/min,而以前所有的直接剪切仪和四次剪切装置的剪切速率均不小于0.02mm/min。
电动单联直剪仪

四、需要注意和维护的事项:


1.仪器使用后,应将剪切箱擦拭干净,滚压钢球,螺杆式换档轴和电动剪切仪应经常涂上薄层油以防止生锈,仪器不使用时应盖上防尘罩。

2.使用电动剪切仪时,电机应为交流220 V,并应有良好的接地装置。

3.如变速箱在剪切过程中出现异常噪音或剪切不动,应立即停止。当你不确定时,不要随意拆下变速箱和电机。应要求特别的维修人员进行修理。

4.力环应定期(一年)或根据其使用情况进行校准,校准的计算方法载于附表。

5.在进行往复剪切时,根据所示位置在附件中安装四个文件,您可以进行测试。

五、结构与原理:


该文书主要由以下部分组成:

剪切试样的上下剪切盒。

对样品采用常压杠杆加载系统。

一种测量试样抗剪性能的测力计(力环)。

推剪刀箱的推座。

剪切箱剪切行程自动控制开关用于控制仪器的剪切行程,使操作人员暂时离开时不会损坏仪器,而不会有无限的前退或无限制的后退。
