轻便应变控制式直剪仪

作者:河北航信仪器 发布时间:2020-09-07 20:36 产品类别:应变控制式直剪仪

一、试验注意事项:

1.在试验结束时,将剪切盒擦拭干净,并在有关表面涂上一层薄薄的防锈油。

2.力环应按其使用或半年重新校准。

3.杠杆处的轴承须按轴承使用半年或按使用情况用清洁和黄油润滑。

(4)使用应变控制直剪仪时,应仔细阅读技术规范,熟悉技术指标、工作性能、使用方法和注意事项,严格按照仪器说明书规定的步骤操作。

5.首次使用应变控制直剪仪的人员,必须在熟练人员的指导下操作,熟练掌握后才能独立操作。

6.实验中使用的应变控制直接剪切仪应布局合理,布置整齐,操作方便,便于观察和记录。


二、操作规则:


1.拆卸仪表盒,将仪器插在仪表周围,将仪器放置在平台上,调整螺钉,并在仪器稳定后拧紧盖子。

2.框架下梁上的六角螺栓稍紧,使框架和杠杆基本稳定。

3.检查杠杆两侧是否与悬挂环摩擦,轴承应灵活滚动,调整平衡锤,使杠杆自重平衡,拧紧平衡锤和平衡帽,松开螺栓,将杠杆从杠杆上完全拆下,并将杠杆置于柱中间。

4.检查箱体前,应对滚动钢球进行修正,将滚动柔性五种异物卡住,按规定放置土样,把透水石和压力传递板放好,使框架压力传递螺钉对准钢球的中心。

5.摇动手轮,使上箱与测量环接触,百分位数为零,同时垂直位移百分位数为零,旋转压力传递螺钉,适当的高杠杆量,如果样品未预加载,则可稍高,以免使杠杆在土样下沉后倾斜过大。

6.应变控制直剪装置使用说明

根据工程实际需要,土样加载或固定后,应施加竖向荷载(杠杆基本在柱中部),拧下插头销,以匀速摇动手轮进行剪切,视力环的百分位指针不再向前移动,或在回撤时写下值,一般剪切位移应达到4mm左右。当剪切过程中百分比表读数未达到峰值时,可将其切割至6mm。

7.剪切后,出口剪切和垂直载荷(拔出销,可快速旋转后杆),恢复。


三、校准法:


外观检查:剪切箱、环刀、透水板、装载装置的目视检查,重量完好无损。

2.仪器放置是否平稳。

3.检查传动系统:蜗轮传动,蜗杆传动灵活,蜗杆每旋转周期推杆行程,速度符合要求。

4.杠杆力比和测力环比是否符合要求。

5.使用游标卡尺检测圆刀面积30 cm~2、高20 mm、透水板的平整度和平行度时,工厂的技术指标应小于0.15mm。

6.用兆赫计测量电机的功率、功率相位和固定电压,以确定工厂规定是否符合电机的功率、功率相位和固定电压。所有项目的验证结果处理完毕后,应填写验证证书。所有项目均合格,填写验证结论栏"合格"。




四、产品参数:

1. 试样面积30cm²、高20mm。

2. 杠杆比1:12

3. 水平载荷1.2KN

4. 垂直分级加荷50、100、200、300、400Kpa

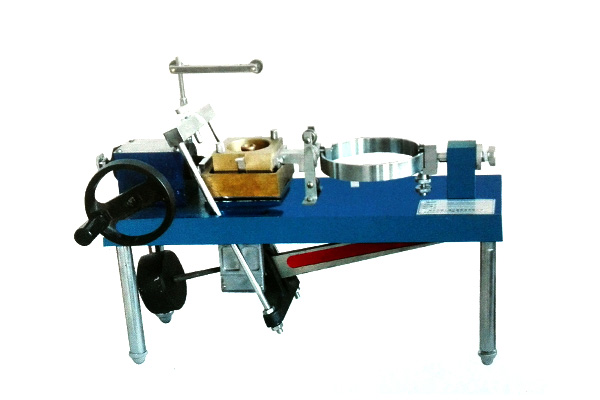

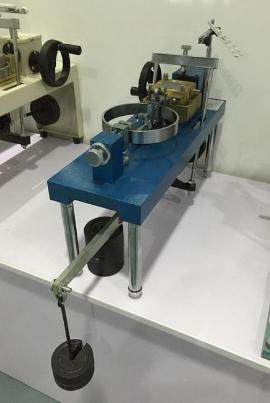

轻便式应变控制直剪仪

五、产品应用:

该仪器主要用于测定土的抗剪强度,在不同的垂直压力(400 kpa、300 kpa、200 kpa、100 kpa、50 kpa可选)下,通常用4个土样施加水平力来获得破坏过程中的剪切应力,然后根据库仑定律确定土的抗剪强度参数、内摩擦角和粘聚力。
