常水头土壤渗透仪

发布时间:2021-12-17 19:46:57人气:
  • 常水头土壤渗透仪

  一、TST-70型常水头渗透仪用途及适用范围

  本仪器系仿照基马式渗透仪制造,内径尺寸改为φ100+0.22mm。可测定砂类土及含少量砾石的无凝聚性土在常水头下进行的渗透试验。

  二、主要规格

  1、筒身内径φ100+0.22mm。渗水筒高度400mm。

  2、测压管间距离100±0.44mm。

  三、主要结构

  本仪器主要由渗水部件和击实部分组成。

  1、渗水部件由筒身、渗水板、刻度板、测压管等组成,在刻度板上装有三个测压管,其间距为100±0.44mm,水位的测读可由安装在筒上的刻度板的刻度读出,测压管接头内均装有铜丝布以防细砂粒在试验时随水流出。渗水筒下部有一排水孔。松开螺栓即可放出污水。

  2、击实部分备有木锤,以击实试样。

  四、使用及保养方法

  详细操作步骤请参阅土工试样规程(SD128-012-84)

  1、将渗水孔与橡皮管接通使水注入仪器底部直至齐铜网顶面为止。

  2、取具有代表性之风干土样3-4kg,称重准确至1g,并测定它的风干含水量。

  3、将风干试样分层(每层厚2-3cm)装入筒内,用木锤轻轻击实至所需之密度为止。

  4、每层试样装后微开管夹,使水缓缓由渗水筒向上渗入,试样逐渐饱和(水面不得高出试样顶面)注意水流不可过急,饱和后关上管夹,饱和时须注意管子弯曲部分不能存有气泡。

  5、如此继续分层装入试样饱和,直至试样高出上测压孔3-4cm为止,量试样面至筒隙高度与铜丝网至筒项高度相减,得试样高度,在试样上部放1-2cm厚的砾石层放水高出砾石层面2-3cm,关上管夹。

  6、移去渗水孔之水源,使水由顶部注入仪器至水面与溢水孔齐平为止。

  7、检查测压管水位是否齐平,如不齐平,表示 仪器有漏水或集气现象,应即进行校正。

  8、降低调节管之管口至试样上部三分之一高度,使仪器产生水位差,水即渗透试样,经调节管之管口流出,此时圆筒中水面要保持不变。

  9、当测压管水位稳定后,测定测压管水位,计算测压管1、2间与测压管2、3间的水位差。

  10、开动秒表,用量筒自调节管取经一定时间的渗水量。

  11、在取得六个渗水系数中比较接近的数,求其平均值,作为土的平均渗水系数。

  五、维护保养

  1、试验完毕不用时,将座内的螺栓旋下,排出筒内之污水。

  2、用布将一起内外擦干净并放入仪器箱,保护测压管。

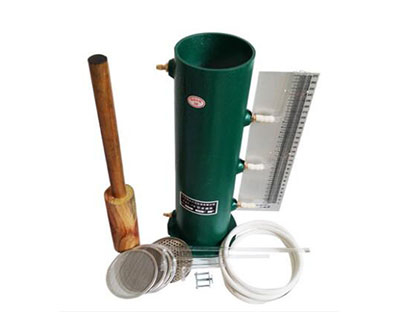

  六、全套仪器及附件、备件

  1、渗水部件

  2、木锤

  3、铜丝网0.5×0.6及1×1(20#、40#)各2块

  4、管夹一个

  5、橡皮管一根(长1.5m)。

  6、测压管一付

  七、备注

  1.执行标准:GB9357-88

  2.产品净重:4kg
