TSZ-1A型 应变控制式三轴仪

作者:河北航信仪器 发布时间:2020-02-20 18:12 产品类别:应变控制式三轴仪



TSZ-1A 型应变控制式三轴仪

适用范围:

用于一般土工实验室及大专院校的教学试验。仪器为应变控制式,用于测量大周围压力在1.0MPa,直径为φ39.1mm的土试样在轴向静负荷条件下强度和变形特性的三轴剪切试验,可以进行不固结不排水剪(UU)、固结不排水剪(CU)和固结排水剪(CD)的三轴试验。三轴压缩试验是指横向有限压缩和剪切试验。所使用的仪器是三轴仪(亦称三轴压缩仪)。三轴仪的核心部分是一个三轴压力室,配有轴向压缩系统、侧压系统和孔隙水压力测量和读数系统。试验用土样为圆柱形,高径比为2≤2。5。样品涂上一层薄的橡胶膜,使土壤样品的孔隙水与膜外的液体(水)完全分离。在给定的三轴压力室附近的压力下,轴向附加压力不断增大,直到根据莫尔强度理论计算出剪切面的法向应力和极限剪应力。三轴剪切试验结果可以确定土体抗剪强度指数的内摩擦角和粘结力。与直接剪切试验相比,三轴试件的应力分布更为均匀,可用于研究复杂应力条件下土体的抗剪强度特性。由于能够准确地测量土壤样品孔隙水压力的变化,可以定量地得到土壤中有效应力的变化。然而,土样的制备繁琐且易受干扰。此外,常用的三轴剪切仪的实际主应力等于小主应力,因此将其应用于平面变形或三轴应力状态的研究是不一致的。


技术指标:

1.试件尺寸:Φ39.1mm*80mm
2.载荷:大载荷10KN
3.应变速率:0.016-1.6mm/min    机械变速6档
4.工作台行程:50mm   maximum
5.围压:0-2.0MPa
6.反压:0-2.0MPa
7.体积变化:0-50ml ,小分度:0.1ml
8.轴向位移:0-30mm(micrometer)
9.电源:220V±10%    50HZ
10.仪器尺寸:主机:350*300*1100mm(L*W*H)       控制器:500*500*925mm(L*W*H)
11.仪器重量:170kg
12.孔隙压力:0-2Mpa
13.剪切速率:0.0001mm/min—2.4mm/min
                        0.0001mm/min—4.8mm/min

设备原理:

在三轴试验中使用圆柱形试样,可以对试样的三个坐标方向施加压力。在试验过程中,通过压力室中的加压液体,使试样在三个轴向的相同压力下(其大小由压力计测定),整个试验过程保持不变。然后通过活塞对试件施加垂直轴向压力,直到试样被切断。
如果活塞杆施加的压力强度为(偏应力),则小主应力为周围压力,中间主应力相等。然后,从一个样本中得到的和可以画出一个极限应力圆。对于同一类型的土,采取其他几个试样来改变围压,而附加在试件剪切上的轴向压力也会发生变化,从而可以绘制出其他几个极限应力圆。这样,通过在不同的环境压力下进行测试,可以得到一组极限应力圆(少三个试样)。这些应力圆的共同切线是土的抗剪强度包络,由此可以得到土的抗剪强度指数和抗剪强度指标c。

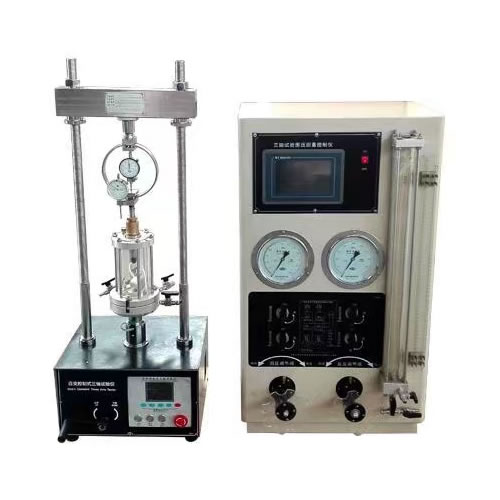

应变控制式三轴仪

试验方法:

(1)不固结不排水剪切(UU试验)。先把周围的压力放在土壤样本上。然后,垂直力P被立即施加,直到它被切断。在施磷过程中,排水阀自始至终关闭,土壤中的水分不允许排放,使得从压力开始到试样剪切,在整个过程中水分含量保持不变,从而实现了不固结不排水剪切。该试验方法所对应的实际工程条件与饱和软土快速加载时的应力条件相当。
在这种试验中,在试验过程中孔隙水压力不是零。只要打开孔压阀,就可以测量孔隙水压力。
