土工布有效孔径测定仪

作者:河北航信仪器 发布时间:2021-02-17 17:19 产品类别:土工布试验检测仪器

一、土工布有效孔径测定仪测试原理:


以土工织物样品为筛分布,将已知粒径的标准颗粒材料放置在土工织物振动筛上,通过土工织物的标准颗粒材料质量计算出筛分率,改变不同粒径的标准颗粒进行试验,绘制出有效孔径分布曲线,得出有效孔径值,目前测量有效孔径的主要方法是干法和湿筛分法,较常用的是干法筛分法。

横向振动频率:220/min(±10/min);旋转半径:12 mm±1 mm。

垂直振动频率:150/min(±10/min);振幅:10 mm±2mm。

标准颗粒材料的粒度组如下:

0.045~0.063、0.063~0.071、

0.071~0.090、0.090~0.125、

0.125~0.180、0.180~0.250、

0.250~0.280、0.280~0.355、

0.355≤0.500和0.500≤0.710(毫米)

标准颗粒材料

清洁玻璃珠或天然砂粒的粒度应符合本方法4.3粒度分组的要求。

孔径

土工织物的孔尺寸,以其标准颗粒材料的直径为特征。

有效孔径(OE)

能有效地通过土工织物的近似左大粒径

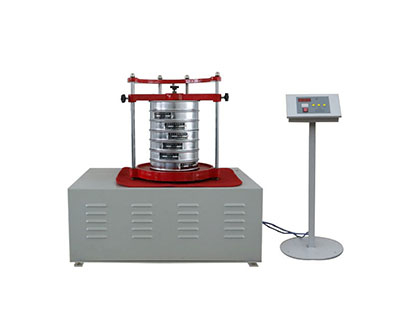

土工布有效孔径测定仪

二、产品参数:

1、   筛子直径:200mm
2、   筛子叠高:400mm
3、   筛座振幅:8mm
4、   筛摇动次数:221次/分
5、   振击次数:147次/分
6、   回转半径:12.5mm
7、   电源380V功率:0.37千瓦
8、   外形尺寸:640×430×800
9、   总重量:50公斤

三.样品准备


按要求取样。

样品的数量和大小:切割5×n个样品,n为选定粒径的数目,样品直径应大于屏幕直径。

样品加湿:当样品的质量在连续称重的时间间隔至少2小时内仅改变样品质量的0.25%时,可以认为样品已经加湿了。


四.试验步骤


在试验前,标准颗粒材料和样品应同时放置在标准大气中,以调节水分和平衡。

将同一组中的5个样品顺利地、无褶皱地放置到支撑网中,该网可以支持样品而不产生凹坑。它从粒度规格较细的标准颗粒中被称为50g,均匀地散布在土工织物表面。

筛框的标准颗粒材料质量为0.01g。

获得了不少于三组连续分级标准颗粒物的筛选率,其中一组的筛选率达到或小于5%。


五.结果的计算


根据下面的公式,计算筛选率,结果在小数点之后大约是两位数:

B=P/T×100

其中:B/B-一组通过样品的标准粒子材料的筛选率(%)

在同一组P≤5样品中颗粒尺寸过筛的平均(G)

T/C--每次测试中使用的微粒物质的标准量为(G)。

以每组标准颗粒粒径的下限值为横向坐标(对数坐标),以相应的平均筛分率为纵向坐标,绘制出筛分率和粒径的分布曲线。

GB/T9105-1988"o90和O95值的测定

o90表示90%的标准颗粒材料留在土工织物上,屏蔽率B为1-90%≤10%,与曲线上10%的纵向坐标对应的横向坐标定义为以毫米为单位的有效孔径为90。

O95表示95%的标准颗粒材料留在土工织物上,屏蔽率B为1-95%≤5%,曲线上纵向坐标对应的横向坐标为有效孔径O95(Mm)。


六.试验报告


(1)样品名称、规格和型号

(2)对样品状态的说明

(3)试验日期

(4)试验设备的类型和主要技术指标"。

(5)试验条件(标准颗粒材料的选择、振动筛时间等)

(6)测试结果(孔径分布曲线,有效孔径)

(Vii)任何偏离订明程序的详情。
