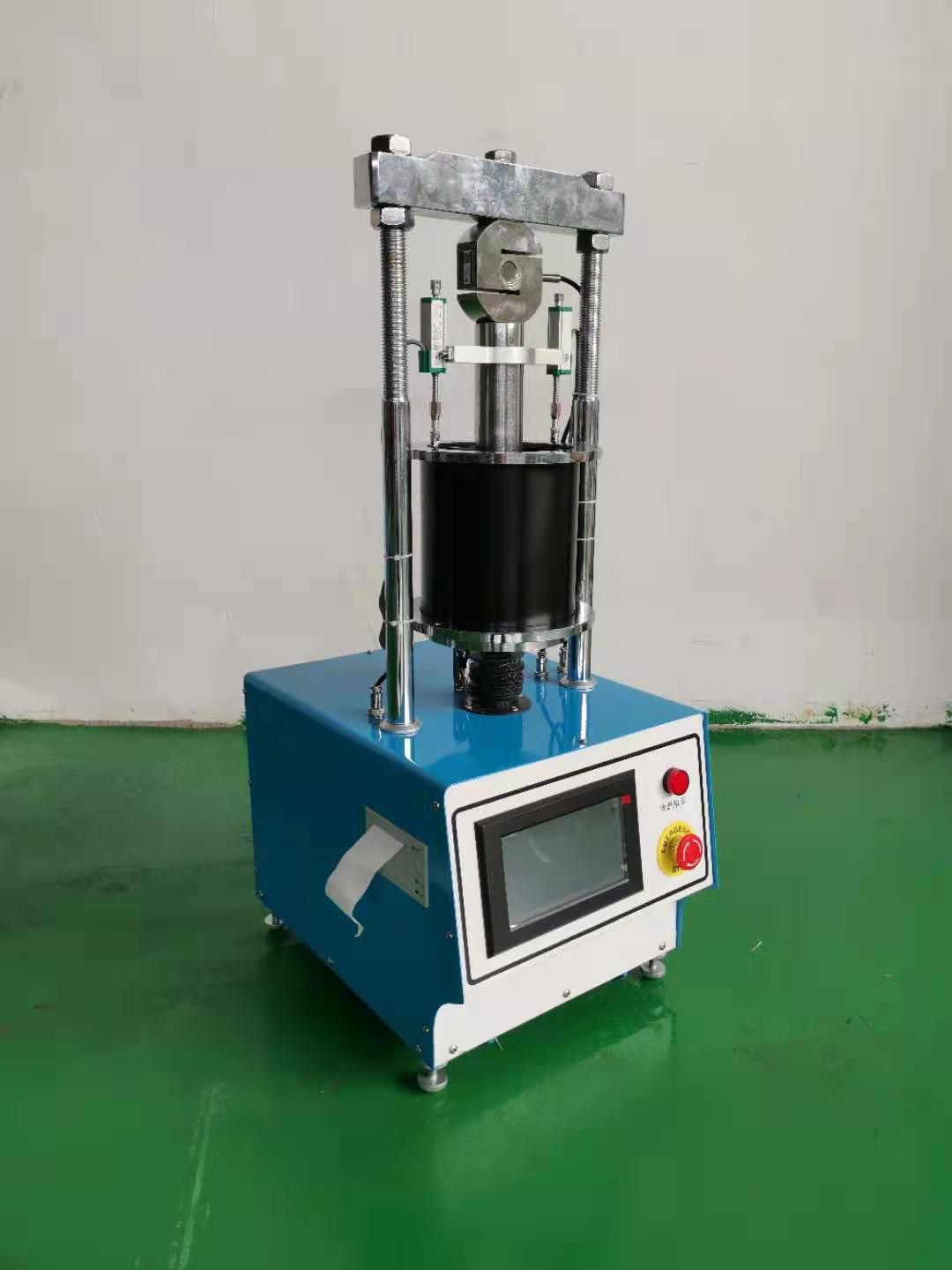

室内承载比测定仪

发布时间:2021-12-17 20:10:26人气:
  • 室内承载比测定仪

    cbr-1室内承载比测定仪的维护保养:

    1。每次使用后立即擦拭仪器

    2。使用一年后,用新的润滑脂更换齿轮箱中的润滑脂进行定期维护

    使用方法:

    1。打开电源开关,运行仪器,检查仪器工作状态是否正常,检查手柄进出和旋转是否正常,一切正常后准备开始测试

    2。试件按《公路路面基层材料试验规范》jtj075-85

    3中承载比试验方法制备。测量水饱和膨胀:

    A.将湿固化试件放置在配有调节杆的多孔板上,并在板上添加足够的负载板,使试件表面上的压力等于材料层上道路的压力,

    B将试验气缸与多孔板一起放在水箱中(不要先排水),用拉杆拧紧模具,安装千分表并读取初始读数。

    C.将水排入水箱,使其自由进入试样顶部。在水饱和期间,水箱中的水应保持在试样顶面上方25mm处。一般情况下,试样应浸泡96小时(D)。当水浸泡时间到期时,读取千分表并计算膨胀量AV=浸水后试样高度的变化化学品/原始试样高度(120mm)×100%

    E.从水箱中取出试样,倒出试样上的水,静置15分钟排水,然后移除附加载荷、多孔板、底板和滤纸,并加载m以计算样本

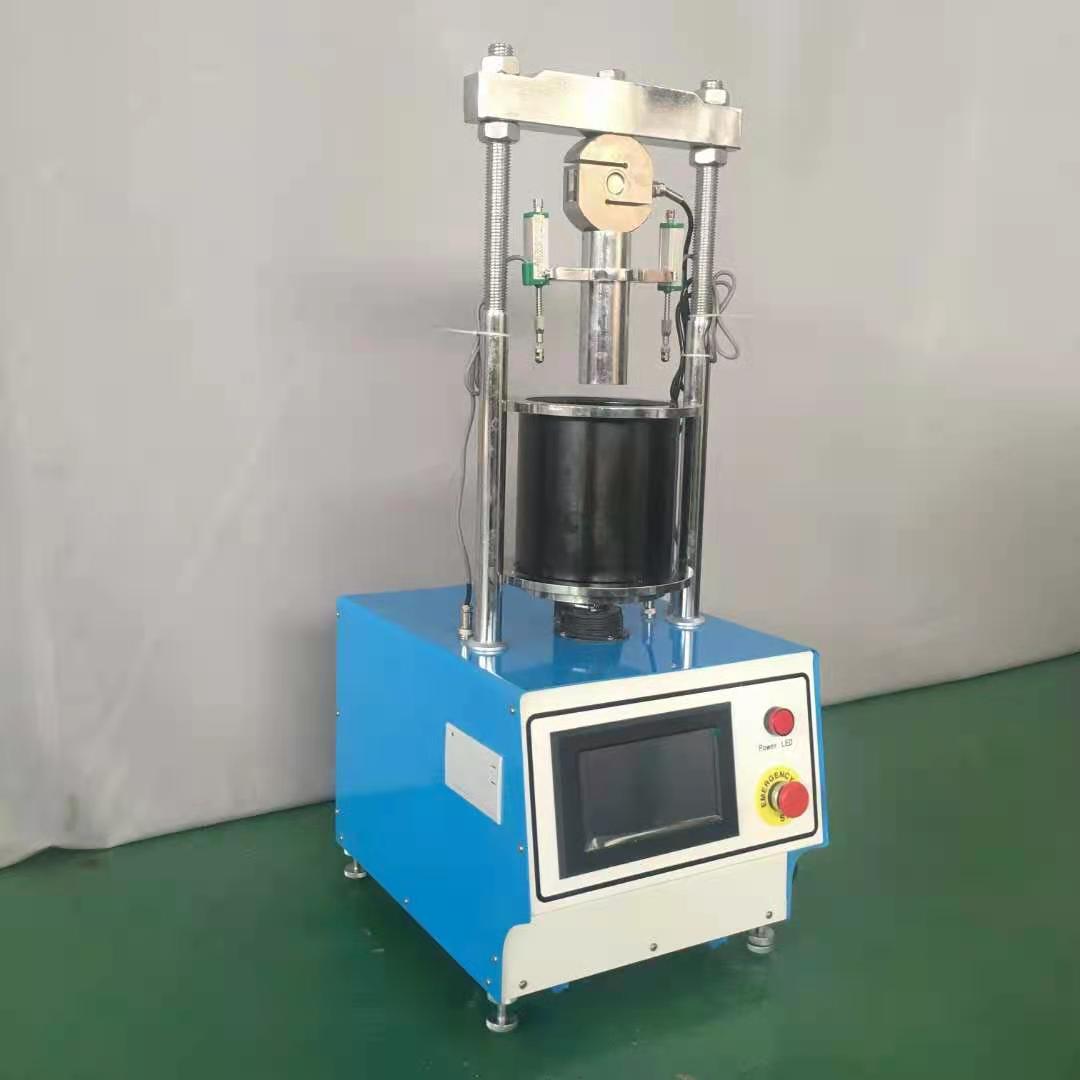

  室内承载比测定仪

渗透试验:

    A.将饱和水试验后的试件放在试验机的提升板上,调整渗透杆和测力环之间的对准,并在渗透杆

    B周围放置预定数量的载荷板。首先用手轮向渗透杆施加45N载荷,然后将测力环和用于测量变形的千分表调整至零

    C。加载并按下手轮,记录一些读数(20、40,…)时的穿透情况测力千分表的读数,并注意贯入度为2.5mm,读数可能超过8。总贯入度为2.5和50mm时的承载比:

    承载比C=单位压力/7或10.5×100%

    试验目的:

    适用于各种土壤和混合物(粒径小于40mm的土壤)在规定的试验筒模中压实后进行承载比试验,以确定设计桩的承载力路面、路面基层、底基层和路基材料层。它是岩土工程试验必不可少的仪器之一。该仪器由主机、力环、贯穿杆、种植板、千分表、膨胀测量装置等组成,具有体积小、产量大、操作方便、操作方便等特点

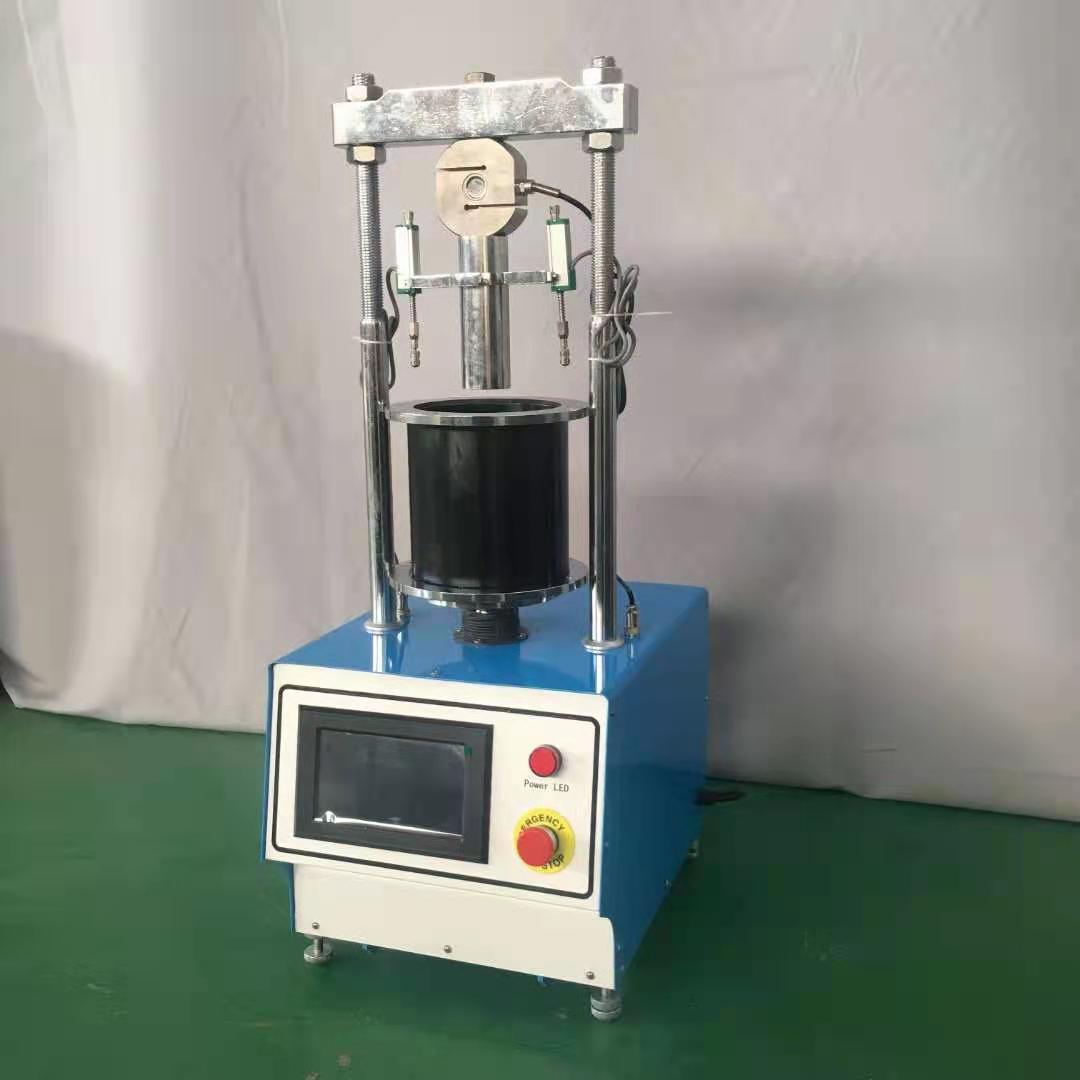

  室内承载比测定仪

  技术参数:

    1。速度:1mm/min,高压3t

    2。贯穿杆:端面直径φ50mm,内径φ52mm长100mm

    3.多孔板:两个

    4。千分表:0~10mm,三个φ

    5。载荷板:6块(外径)φ150mm,内径φ52mm,每个1.25Kg)

    6。试验筒:内径φ125mm,高170mm,垫块φ151mm,高50mm,与重型压实试验筒相同。
