水泥胶砂搅拌机

作者:河北航信仪器 发布时间:2020-12-24 20:21 产品类别:水泥试验仪器

一、简介:

JJ-5型水泥胶砂搅拌机由建筑材料科学院水泥研究所设计,符合进行强度试验方法的标准设备。 GB3350.1-82搅拌机也可作为GB177-85水泥砂的试验方法。 本机为水泥厂水泥实验室设备之


二、主要技术参数:


搅拌叶片宽度:135 mm

搅拌罐容量:5L壁厚1.5mm

电源:380 V50Hz550W

净重:约70

搅拌叶片转速:r/min

混合叶片的高速齿轮转动

低140±5.62±5

高度285±10125±10

搅拌叶片与搅拌叶片轴之间的连接螺纹M18×1.5

搅拌叶片与搅拌锅之间的工作间隙为3±1mm。

该电机为立式分马力双速电机,功率0.55/0.37kw

形状尺寸:600 mm×320 mm×660 mm

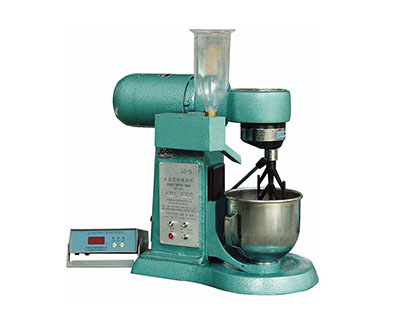

水泥胶砂搅拌机

三、主要结构和工作原理:


1.结构:主要由双速电机、砂箱、变速箱、主轴、偏心座、混合叶片、搅拌盆、底座、立柱、支架、外盖、程序控制器等组成。

2.它是如何工作的(见图一)

双速电机(1)通过联轴器(2)将动力传送给传动箱(10)中的蜗杆(3),然后将功率传送到主轴(8),并通过蜗轮(6)和一对齿轮(7)和(9)减速。主轴驱动偏心座(12)同步旋转,使固定在偏心座(12)上的搅拌叶片(16)旋转。同时,搅拌叶片通过在叶片轴(14)的上端搅拌行星齿轮(13)围绕固定内齿轮(11)旋转。当搅拌罐(17)和支架(18)被偏心槽旋转和锁定后,在砂槽中加入沙子,可以在指定的时间自动或手动地添加沙子,并且可以使用手柄(20)来提升和定位搅拌罐的位置。


四.吊装和安装


1.本机不配备吊装装置,可人工装卸。

2.本机安装只需将主机安装在平水泥平台上,并在底垫上加装5~8mm厚的橡胶板即可。


五.操作和使用


将电源插头插入电源插座打开电源,红色指示灯表示电源已开启,然后将程序控制器的插头插入程序控制器的插座。程序控制器的数字管显示为0,砂罐(4)装载1350 g标准砂,搅拌罐(17)装载水225 g和水泥450 g,搅拌罐17被加载到支架(18)的定位孔中。把锅顺时针转到锁孔处。然后拉出手柄(22),使搅拌盘(17)在搅拌位置向上移动。

电气操作有两种:手动操作和自动操作。

1.自动:拨旋钮开关1K至自动位置,按下程序控制器启动按钮,即以低速自动完成30秒的工作程序,低速30秒自动加砂,高速30秒,高速90秒,高速60秒,整个过程240秒±1秒。然后,拉动把手(20)向下移动搅拌锅(17),逆时针转动搅拌锅(17),并移除搅拌锅。

2.手动:将旋钮开关设置为手动位置,机器旋转,根据试验需要,可随意控制低速高速旋转时间,在砂转缓慢时,可控制加砂时间早、晚、长、短。按钮开关2K控制低速高速加砂,3K控制加砂和停止加砂。

注:插座三相电源接线必须确保叶片旋转方向与车身上标记的方向一致,否则容易损坏搅拌机构,如果方向相反,则可调整和连接三相电源线中的任何两丝对准。


六.调整和维护


1.调整:出厂前,搅拌刀与搅拌锅之间的工作间隙已调整为3±1mm。

可调节搅拌叶片与搅拌锅之间的工作间隙,并将调整螺母(15)松开旋转,使其上下移动,然后在测量杆检测出正确的间隙后,将调整螺母(15)拧紧。

2.维修:

(1)工作场所应保持清洁。每次使用后,应彻底清除搅拌盆内外的混合叶和残余灰泥,并应清理散落的溅溅机上的灰泥和污垢。干燥后,应盖上盖子以防止灰尘。

(2)本机内无外填孔,传动箱内的蜗轮付款、齿轮付款、轴承等活动部件每季度涂油一次。加油时,打开上箱盖,再打开传动箱盖。在支架与立柱导轨之间,起重机构应不断滴油润滑,每年保养一次,所有机器都要清洗并注满润滑油和润滑脂。
