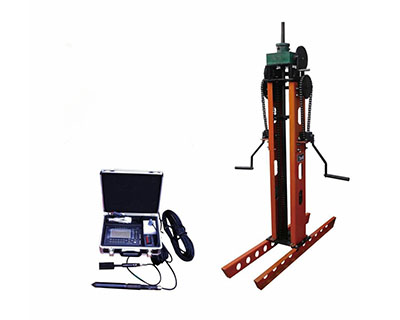

CLD-3型静力触探仪

作者:河北航信仪器( 发布时间:2019-12-15 21:12 产品类别:力学试验仪器

一产品简介:
 CLD-3型静力触探仪用机械传动将探头以均匀的速度压入土中,适用于软土、粘性土、旧粘土、黄土、砂土和其他地层的试验。探头与土层接触产生的电阻通过电阻变化信号传送到地面测量仪器。整机各部分具有重量轻、体积小、操作方便、安装方便、工作效率高等优点,可配置不同直径的探头和探头。
静力触探仪
二、产品参数:

1、结构型式:主机(整机)、地锚、手摇式。

    2、额定惯入力:30KN。

    3、起拔力:25KN。

4、贯入速度:1.2米/分。

5、贯入深度:20米。

    5、主机重量:60公斤。

三.工作原则:

1.用螺钉将主机与水平载荷连接起来。

2.根据交叉荷载的长度选择锚点,并将两个地面锚固定在土壤中(主机两侧)。

3.用锚扳手加套筒(助推器),可以以一致的速度推锚,两人可以(根据土层)以一致的速度推锚。

可以选择土锚板和小地锚板,也可以用大管钳把锚放下。

4.在两个锚之间安装主机,必须水平放置,充满土壤,不能摇晃。

5.把锚夹板放进锚杆上,放在横梁上。

6.探头棒穿过电线,一个接一个地排列探针杆,电缆一个接一个地穿过,一端连接探头(电缆连接用防水胶带固定)。不得有水渗入电缆。

表面(如果探针渗漏可能损坏探针)。另一端与测力计连接。

7.将探头连接到探头杆上、下表面,分别连接探头杆(接头紧固),将导向套筒放置在主机的下表面,保持探头杆不能左右摆动。

8.将垫圈插入探头杆的接缝处,当将垫片压入土壤时,在垫片上放上一个山板,然后摇动主机的柄,使主机链条两侧的加长销可以压下山板,并以匀速将探头压入土壤。

9.拔出时,将山板置于垫圈之下,主发动机柄回滚,探头杆以匀速升起。

静力触探仪
四.需要注意的事项

1.主发动机在出厂后首次使用,请在齿轮和链轮之间加点油或黄油,并要求机械专业人员在运行期间随时进行调整。

2.每项工作结束时,请涂上油脂,并将其干净地放置,以免生锈。

3.探头棒厂经热处理后,使探头棒的硬度和韧性比普通钢高,接头也需要涂油。

4.当探头用完时,必须取出和清洗油。

静力触探仪
五.使用文书

一、对民用建筑、桥梁等工程的地质结构进行现场测试,用相应的传感器测量压力、张力、扭矩、重力等物理量,是工程地质勘察设计单位进行上述不可承受工作的必要仪器。

2.文书的特点

本实用新型体积小,重量轻,携带方便,特别适用于野外作业。低功耗设计,可使用20小时,采用大型集成电路,内部计算器自动调零,长期使用零漂移,消除了拨盘开关造成的额外误差,可随时校正,保证精度。
