混凝土快速冻融试验机控制程序(砼冻融试验标准)

发布时间:2021-12-29 20:28:03人气:

大家知道混凝土冻融试验机是对混凝土进行抗冻融试验的专门设备,其控制程序对试验质量起着关健作用。 为了操作方便、可视化、及数据转存该控制器一般采用触摸屏+PLC。 PLC主要负责温度采集(4路4~20输入)、多路继电器输出。国产的2N系列PLC多带有此功能,国外大多需扩展。 触摸屏则负责采集PLC传过来温度数据,比如0~20毫安对应0~4095转换成实际温度值,把温度值在触摸屏上示出来便于查看,在通过温度的变化情况由宏指令(或按纽)直按控制某个PLC继电器输出,而达到程序控温。 控制过程窗口如下。

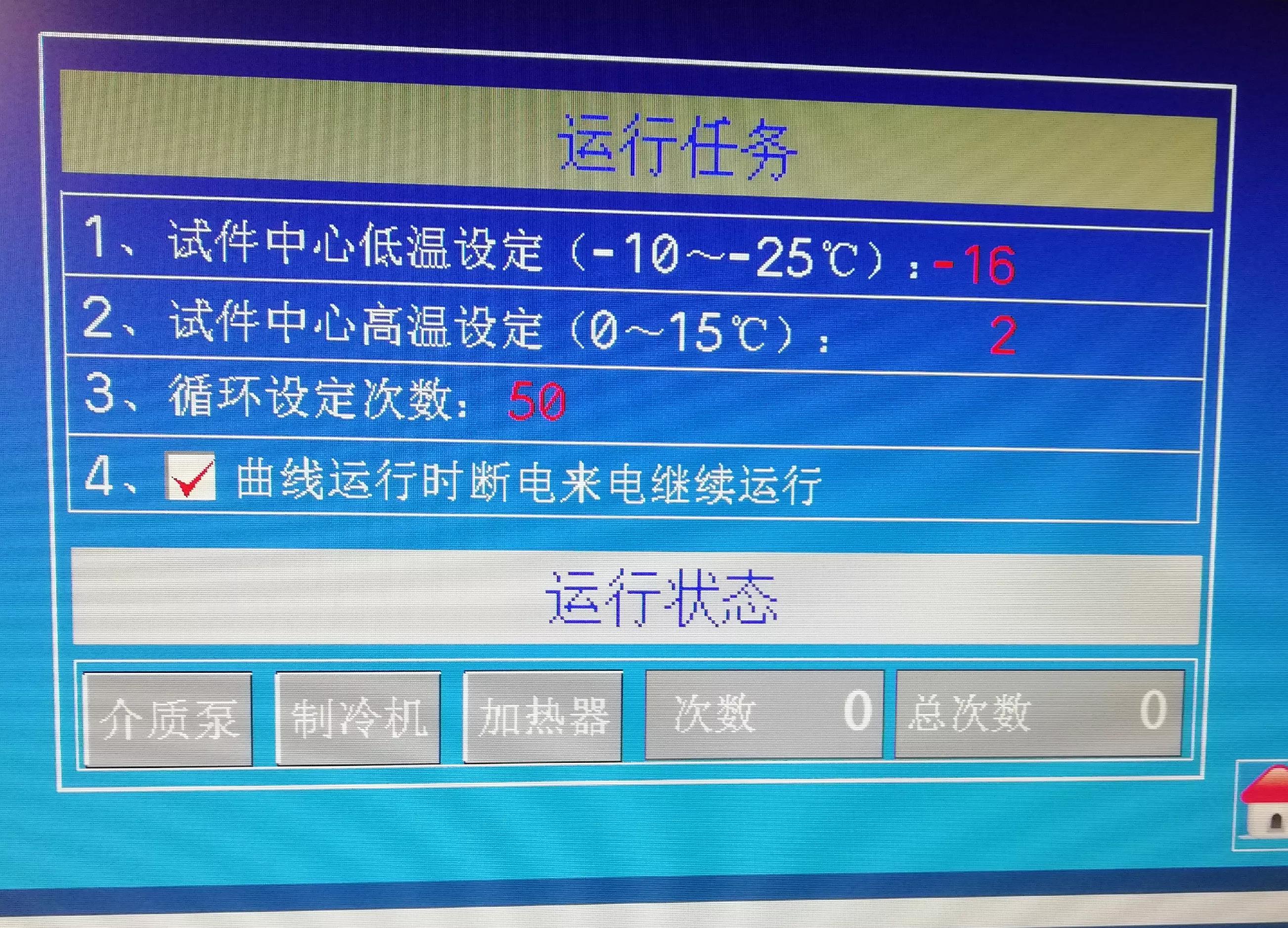

1触摸屏控制器-混凝土冻融机控制器(一)

1触摸屏控制器-混凝土冻融机控制器(一)

『执行标准』

《普通混凝土长期性能和耐久性能试验方法》GB/T 50082-2009

《混凝土抗冻试验设备》JG/T 243-2009

《水工混凝土试验规程》SL352-2006、DL/T5150-2001

《混凝土快速冻融能力的标准试验方法》ASTM C666

『产品概述』

适用于测定混凝土试件在水冻水融的条件下,经受的快速冻融循环次数或抗冻耐久性系数来表示的混凝土抗冻性能。

『产品特点』

Ø 压缩机等关键元器件原装进口,高质量、低能耗,性能优异

Ø 满载运转时冻融箱内各点温度极差不超过2℃

Ø 微机自动控制,数据曲线动态实时显示、试验数据自动存储,具有试验意外中断自动恢复功能

『技术参数』

Ø 试验温度:-20℃~+20℃可调

Ø 控制精度:0.5℃

Ø 电压:380V±10%

Ø 精度:0.5℃

Ø *大功率:7.7KW

Ø 加热功率:6KW

Ø 制冷功率:5.5HP

Ø 精度:5%RH

Ø 传感器1:中心温度控制 8~-17±2℃,冻融循环在2~4h,融化不小于整个循环1/4

Ø 传感器2:液体温度控制 高温控制:18~23℃ 低温控制:-23~-18℃

Ø 传感器3:对角线温度监测 箱体内温度极差不超过2℃

Ø 传感器4:二次保护温度控制: 50℃~-30℃

Ø 一体机主机:1975×1053×1264mm(注:一体机不含室外机)

Ø 分体机主机尺寸:1505×748×1223mm

Ø 室外机尺寸:1448mm×1448mm×1245mm

Ø 重量:约300kg

Ø 专用3D动画软件教程

『标准配置』

Ø HC-HDK型混凝土快速冻融试验机主机1台

Ø 配套三防室外机1台(分体专用)

Ø 与冻融机匹配试验量冻融液(1批)

Ø 说明书1份

Ø 合格证1份

『主要部件』

品牌:航信仪器 产地:中国

1、 压缩机:半封闭原装丹佛斯制冷系统

2、 显示部分:工业级10寸彩色触摸显示屏

3、 数据采集:自主开发高精度系统

4、 电源管理:台湾 明伟

5、 冷凝器:丹佛斯 原配

6、 箱体:不锈钢静电喷涂

7、 保温层:80mm聚氨酯一次性发泡

8、 关键电器均为:台湾阳明

9、 水泵:冠申316型耐腐蚀专业低温防冻液循环泵

10、 加热器:我公司自主设计316不锈钢加热系统

11、 内胆:全不锈钢304
