HCX-1型 数显滑动式测斜仪

作者:河北航信仪器 发布时间:2020-07-30 10:36 产品类别:土工试验检测仪器

一、产品参数:

·测量范围:   0~ ± 90 °
  ·传感器分辨率: 2"
  ·导轮间距基准: 500mm
  ·测头尺寸 : Ф 34 × 660mm ·测管重量:    2.5kg
  ·读数计内部电源: 12V 、 3.3Ah 、电瓶
  ·充电电源: 220V 、 50Hz
  ·数字显示: 41/2 位液晶显示或 41/2 位数码发光管显示
  ·电缆重量: 0.65kg/10m
  使用环境:
  a)温度 : 0 ℃ ~60 ℃(液晶显示) -20 ℃ ~60 ℃(数码发光管显示)
  b) 抗渗 : 5/cm( 水压压强)
  c) 抗震50000 g ( 敏感轴方向、其中 g 为 1 个单位的重力加速度)

二、简介:

HCX-1数字显示测斜仪是一种以石英柔性伺服加速度计为敏感元件的数字显示滑动测斜仪,广泛应用于土石坝、建筑基坑、堤防、地下建筑、港口工程等工程中水平位移的观测,是港口、码头、铁路、高层建筑等工程所必需的精密测量仪器。

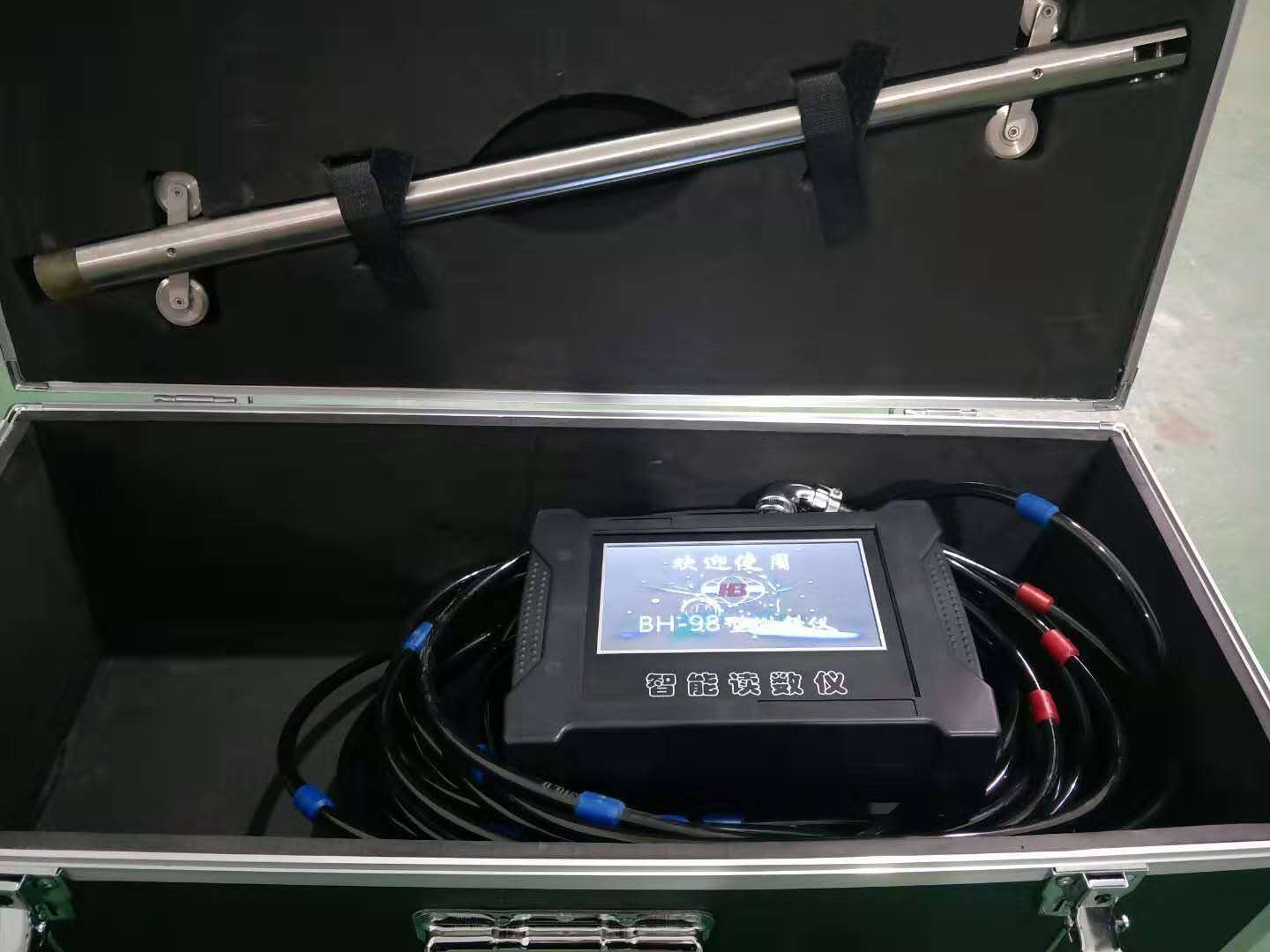

测斜仪
三、产品应用:

在岩土工程领域,测斜仪主要用于测量土体的运动,如不稳定边坡(滑坡)周围的侧向运动或开挖过程,还可用于监测堤防和岩心墙的稳定性、打桩或钻孔的布置和偏差、回填土的沉降、路堤施工和地下储罐等。

在这种情况下,通常需要安装斜管,将其安装在地下孔中,或将管道倒进混凝土结构中,或将管道埋在路堤中。倾斜测量管有四个凹槽,用于固定便携式测斜仪探头的滑轮。探头连接到电缆一端,与读数相连,用于观察与倾斜测量相关的垂直(或水平)倾斜,并以此测量因土壤移动引起的倾斜的任何变化。

为了获得安装倾斜管周围土壤的全面观测报告,必须沿斜管进行一系列倾斜测量。传统的斜探头有两组滑轮,距离为0.5米。试验前,测量管按方向标出,测量杆标有A+和A,计算数据一致。把探头放在斜管的底部,然后开始阅读。探头每隔0.5米读取一次,直到到达斜管顶部,这组读数被称为A+读数(正测量)。将探头从套管中取出,通过旋转180°重新放置在斜管中。同样,还可以获得另一组数据A-读数(反向).

在数据处理中,将上述两组读数(A+,A-)相结合(一组数据从另一组数据中减去),以消除倾斜传感器零浮动的影响。当测斜仪探头在垂直位置读取时,理想偏差应为零,但实际上,在使用该探头时,由于传感器的偏差、滑轮的磨损或倾斜管底部的下落和接触对传感器的影响,浮值为零。

与原始观测资料相比,下一个斜管观测资料可以看到斜管倾角的变化和这些变化引起的位置变化。分析斜率变化的最佳方法是计算上滑轮相对于下滑轮组的倾斜角(θ)与观察到的读数距离(L)之间的水平偏差。在倾斜测量的每个位置,通过减去两组读数(A+,A-),可以得到sinθ。通过将此值乘以读取间距(L)和相应的系数,可以得到工程单元(DGK斜测仪器上的mm)的水平偏移量。

在进行数据处理的同时,应进行数据可靠性分析。常用的分析方法是"校验和",即将两组读数(A+,A-)相加,倾斜引起的附加读数被偏移,只留下一个值,等于测斜仪传感器零偏移量的两倍,即当软件中的和值或"差"项不变时,表示为北航软件中的"差分"项。结果表明,实测数据具有较高的可靠性,反之,如果存在软变化或突变,则表明测量数据存在问题。此时,在测量过程中应首先检查下列条件:

1.跳过或重复下一读

2.在读数之间,测斜仪没有保存足够的时间

3.探头、电缆或读数装置故障。这可能是由于探头或电缆的振动、潮湿、电池电源不足、开路或短路造成的。

4.滑轮被意外放置,使探针滑轮组的一个观察结果与另一个观察结果不同。

5.将滑轮放置在斜管接头处,造成读数不稳定或产生误差。
