单杠杆三联中压固结仪

作者:河北航信仪器 发布时间:2021-02-17 17:18 产品类别:土工低中高压固结仪



中压固结仪简介:

该仪器符合GB4935-1996标准,完全符合"SL 237-1999"和"公路岩土试验规范"(T 0135-93)中的固结试验标准。仪器采用新型高压密度板为面板,钢板曲线框架,杠杆采用1:12和1:10双刀刃,双钩结构,容器可同时进行30cm2和50cm2土样面积试验。它用于进行土体压缩试验,确定土体变形与压力或孔隙比与压力、变形和时间的关系,计算土体的单位沉降重量、压缩系统、压缩指数、回弹指数、压缩模量固结系数等,并根据工程需要确定工程方案。

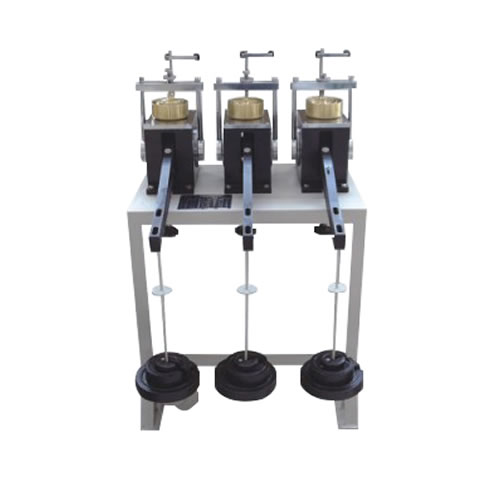

中压固结仪
中压固结仪操作规程:

将仪器平稳放置,并将杠杆放置在起重支架之间,以避免摩擦。

根据土工试验程序准备土壤样品。

在承压环加载后,将准备好的土样放置在容器内的可渗透石料上,然后上端放置可渗透石料、压力传递板和钢珠,放置在压力框架的中间,并安装百分位数计。

顺时针旋转手轮,使起重杆上升到顶部,然后逆时针旋转车轮1:2。

压力头用于使钢球对齐,并调整拉杆的下端螺母,以便当框架向上时,容器部件可以自由地放置。

预加载负载为1,指针读数为零。随后一步一步加载(加载前卸载预加载权)。

装货后,观察杠杆下沉或按需要顺时针旋转手轮,调整吊杆以保持杠杆平衡。

中压固结仪参数:

◆载荷压力:
三联低压固结仪: 12.5kPa/800kPa/30cm2, 12.5kPa/400kPa/50cm2。
三联中压固结仪: 12.5kPa/1600kPa/30cm2, 12.5kPa/800kPa/50cm2。
三联高压固结仪: 4000kPa/30cm2, 2000kPa/50cm2。
◆载荷臂:12:1(中低压), 20:1, 24:1(高压)。
◆固结容器:1 x beam, 2 x beams, 3 x beams。
◆试件面积:30cm2, 50cm2。
◆仪器结构: 钢结构。

中压固结仪的特点:


一个更实际的整合率是可以保证的。

软件自动控制,数据自动采集和分析。

RS 485高速总线,一台计算机SUI可连接1024多个巩固仪器.

数据自动采集、控制和后处理,使用方便.

对载荷的控制,尤其是较小的初始载荷(1-2kPa),也可以完全控制。
