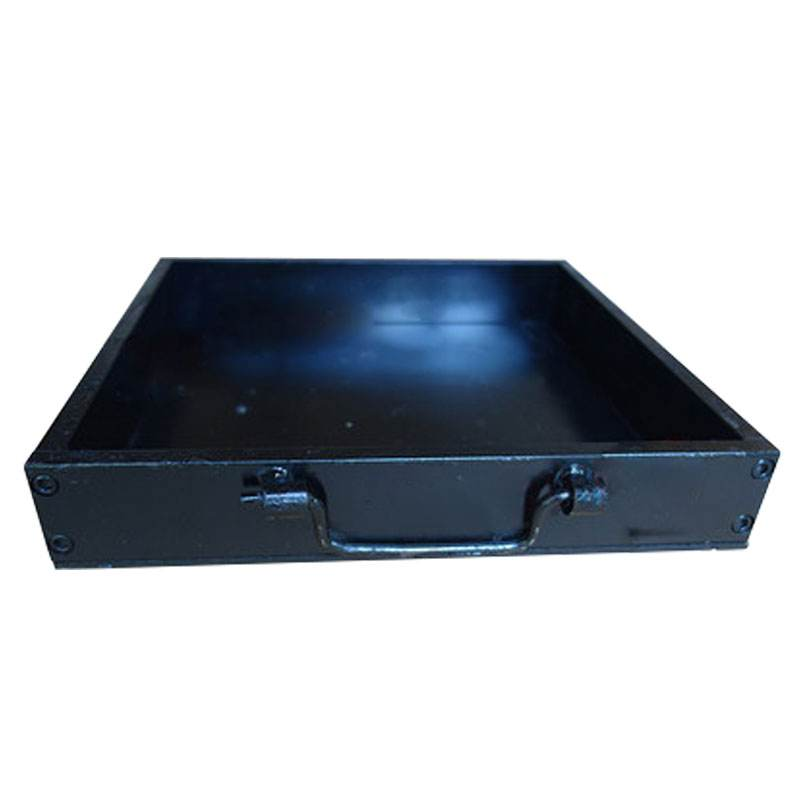

车辙仪专用试模
一、车辙仪试模简介：
车辙仪试模是由大型车床，经多道工艺，严格按相关规范生产而成。具有制作、品种、规格标准、质量有等优点，是公路、铁路、水利、建筑、施工单位、大专院校等的模具。
二、基本构造：
由底模板、侧模板隔板轴、支架活节螺栓和蝶形螺母等零件组成 。
底模板是由铸铁制成；侧模板、隔板是用较硬的碳结钢支撑，支架固定在低模板上，活节螺栓用圆柱销联结在支架上，并可饶圆柱销轴线转动。
三、使用方法：
铸铁试模使用时，先将两块侧模板相对垂直放在底模板平面上，用套在活节螺栓上的轴插入侧模板两端槽内，稍加固定，然后将隔板插入侧模板的槽内，对正两块侧模板，模腔成正方形，再边拧紧轴上的蝶形螺母，边用木榔头轻击各板上侧面，使其下侧再在同一平面上，然后再拧紧活节螺栓上的蝶形螺母，各板下侧面与低模板平面贴近。
四、注意事项：
1、每次做试块之前，在试模腔内壁涂薄薄一层机油。
2、拆卸时，下拧松活节螺栓上的蝶形螺母，在拧松轴上的蝶形螺母，连同活节螺栓脱离侧模板槽内，即可拆去侧模板 。
3、每次脱模后，应极力擦净 各零件表面的涂料，并涂上防锈油。
五、车辙仪试模规格：
300mm X 300mm X 50mm
300mm X 300mm X 70mm
300mm X 300mm X 100mm
