混凝土抗压试模 (铸铁)

                                                                             混凝土抗压试模 (铸铁)

     混凝土抗压试模概述：

      铸铁混凝土抗压试模/铸铁砼抗压试模 该试模是由大型车床，经多道工艺，精磨加工严格按JG3019-94标准制作而成，工艺精良、内外观精美、尺寸标准、易脱模等优点， 是公路、铁路、水利、建筑、施工单位、大专院校 等必备的模具。

　铸铁试模的基本构造：

　　铸铁试模是由底模板、侧模板隔板轴、支架活节螺栓和蝶形螺母等零件组成。

　　底模板是由高强度的铸铁制成 ; 侧模板、隔板是用较硬的碳结钢支撑，支架固定在低模板上，活节螺栓用圆柱销联结在支架上，并可饶圆柱销轴线转动。

　使用方法：

　　1、先将两块侧模板相对垂直放在底模板平面上，用套在活节螺栓上的轴插入侧模板两端槽内，稍加固定 。

       2、将隔板插入侧模板的槽内，对正两块侧模板，保证模腔成正方形，再边拧紧轴上的蝶形螺母，边用木榔头轻击各板上侧面，使其下侧再在同一平面上。

       3、然后再拧紧活节螺栓上的蝶形螺母，保证各板下侧面与低模板平面贴近。

　铸铁试模的检验方法：

　　1、用感官检查混凝土试模，要符合由铸铁或钢制成，内表面应机械加工平整光滑，并不应有任何砂眼或缺陷。

　　2、用游标卡尺，测量混凝土试模每边长度及直径，其值应符合：100×100×100试模 每边100±0.2mm ; 150×150×150 150±0.2mm。

　　3、用游标卡尺测量混凝土试模对角线，其值应相差不超过1mm。

             混凝土抗压试模

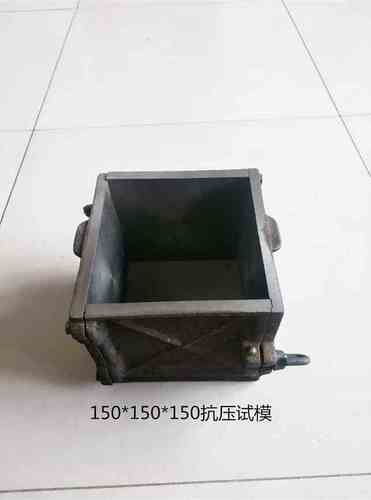

 150mmX150mmX150mm

   100mmX100mmX100mm
