铸铁试模

作者:河北航信仪器 发布时间:2020-03-08 21:45 产品类别:工程试模仪器

产品简介:

1.该模型由底模板、侧模板隔断轴、支撑活动连接螺栓和蝶形螺母等部分组成,底座采用高强度铸铁,侧模采用硬碳钢支撑,支架固定在低模板上,活动连接螺栓用圆柱销连接到支架上,圆柱销轴线可旋转。

2.装配时,将两侧模板相对垂直地放置在底部模板平面上,将包裹在可移动螺栓上的轴插入侧模板的槽中并稍作固定,然后将隔板插入侧模板的槽内以确保模具腔是方形的,然后将轴上的蝶形螺母拧紧,然后用木锤将每个板的上侧单击,使下侧随后位于同一平面上。然后拧紧连接螺栓上的蝶形螺母,以确保每个板的下侧接近低模板平面。

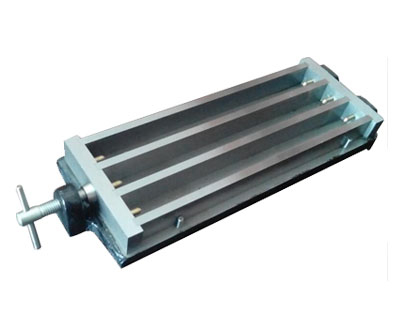

铸铁试模
技术参数:

100 x 100 x 100 100±0.2mm

150 x 150 x 150 150±0.3mm

100 x 100 x 300 100±0.2mm 300±0.6mm

Ф150 x 150 Ф150±0.3mm h150±0.3mm

70.7 x 70.7 x 70.7 70.7±0.14mm

操作:

组装1.一次成型试模后,用润滑油擦拭试样,然后将砖样放入试模中,中间和两侧插入插板以确定厚度,前后方向用橡胶皮密封,初步拧紧螺丝固定样品,取出插板,*最后拧紧螺丝。 将固定样品的测试模放在振动台上,加入特殊的浆料制成样品。

2.二次成型试验模装配完毕后,用润滑油进行刷刷,然后将砖样放置在试验模的顶线上,顶线保证净浆厚度不超过3mm。试样用螺钉固定,放在振动台上进行振动。硬化后,另一侧再加工。
