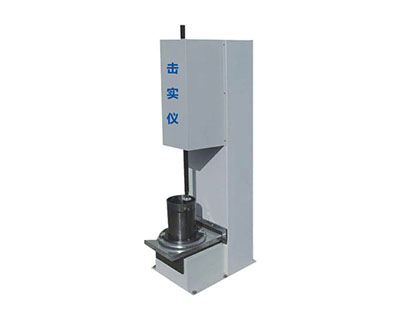

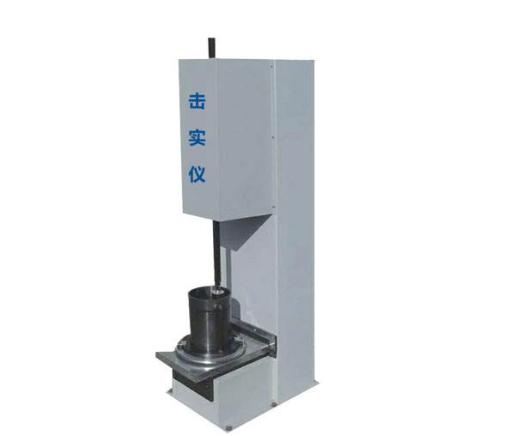

DZY-II 多功能电动击实仪

作者:河北航信仪器 发布时间:2019-02-21 23:19 产品类别:土工试验仪器系列

多功能电动击实仪

一、简介

      该仪器是根据交通部颁发的公路试验行业标准研制的,其结构性能完全符合(公路土工试验规程)中的击实试验,(TO131-93)承载中比实验 (CBR)(TO134-93)回弹模量试验(TO135-93)中的击实试验试样制作要求,并具有轻型击实和重型击实两种功能。

二、技术参数:

1、击实锤重:重型:4.5kg 轻型:2.5kg

2、落锤高度:重型:450mm 轻型:300mm

3、锤击次数:30次/分

4、电机功率:三相550W

5、使用试模筒直径:100mm和152mm两种

6、锤头直径:50mm

7、试筒规格:166x直径152   116x直径102

8、电机:370W 380V  1400转/分

9、外形尺寸:300x640x1540mm

10、重量:120kg

三、结构特点:

具有重、轻击实功能,自动计数、自动停机、自动循环工作。工作可靠、操作方便、锤迹分布均匀、试块质量好等特点。主要是对水泥稳定及石灰土进行击实试验用。

由电驱动完成相应击实试验,并在链条式传动的基础上改用了齿轮传动,避免了丢锤活提不起来等现象。

该机由机座、机身、传动部分、提升部分、重型击实部分、轻型击实部分组成。

四、操作规程:

1、开箱后,先打开两侧门仔细查看,是否有零件脱落及紧固部件松动(因运输原因)。提勾及链条是否在两根跟踪杆的中间,以免开机后提勾脱轨。

2、接通220V电源,在机器侧面的计数器上预置击数,然后开机,空载试机5~10击(注意:击筒内必须有橡胶垫或其它软垫),观察击筒均匀间歇旋转,机器运转正常后方可正式做试验。

3、选择相应的击锤和击实筒,将预先配置好的土样分层倒入击实筒中,每倒入一层后,按下“启动”按钮,机器开始击实,计数器开始倒计数,当击实次数达到计数器上预置的次数时,机器自动停止,然后倒入下一层土,重复上述过程。其整个击实过程应按照土工试验规范中击实试验的要求进行。

4、击实完毕后,切断电源,将击实筒和击实锤擦洗干净,打扫室内卫生。

五、功能特点

1、系统默认值为负计数方式。

2、具有点动功能,可测试电机转动方向。

3、可修改及预置击实次数。

4、可手动复位。

5、具有暂停功能,中途停止不影响击实次数。
