GSF-1型 灌水法密度试验仪

作者:河北航信仪器 发布时间:2019-02-21 23:11 产品类别:土工试验仪器系列

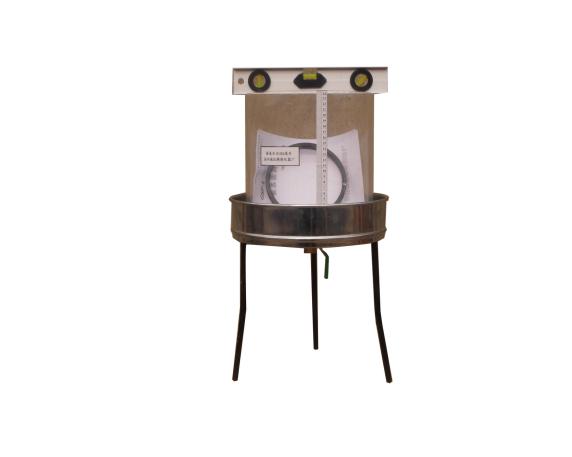

灌水法密度试验仪

一、适用范围

适用于铁路路基压实度的快速检测。根据试管中水的体积,计算试管材料的比重,并计算压实度。


二、技术参数

1、试管的直径为200毫米,试管的高度为350毫米。

2、10000毫升水;

3、准确度(+25ml)

灌水法试验仪

三、试验程序:

1、把座板固定在平整的表面上。聚乙烯塑料薄膜紧密地沿着环形内壁和地面铺设。记录水桶的初始水位,然后把座板装满,直到水满而不溢出。记录水桶的水位高度,计算底板的部分体积。

2、挖掘到需要的深度,将样品装入容器中,测量含水量。

3、修补坑壁,沿坑底和坑壁贴近地铺设塑料薄膜。

4、在储水罐中记录初始水位并注入水。当水面与环上缘对齐时,注水管平时关闭,并且储水箱内的水位记录3-5分钟。


四、对于细骨料和石料的含水量计算,应分别确定含水量,总含水量应按以下公式计算:

_=_f_f+_c(1-ρf)

配方:_f-原料部分含水量,%;

C-石材部分的含水量,%;

Rho F-细颗粒的干质量与所有材料的干质量的比率。

细粒材料和石头的分隔由60毫米的尺寸限定。

根据以下公式计算座板的体积:V1=(h1-h2)Aw

公式:V1-座板体积,cm3

蓄水池横截面积cm2

H1-储水箱的初始水位,厘米;

H2-在储水罐中注水结束时,水位为厘米。

用下列公式计算试验坑容积V=(H1-H2)Aw-V1

公式:V型坑容积,cm 3

H1-蓄水池初始水位高度cm

储水罐注水末端H2-水位高度cm

通过以下公式计算湿密度:p d=mp/V

公式:MP-来自测试坑的样品质量,G
